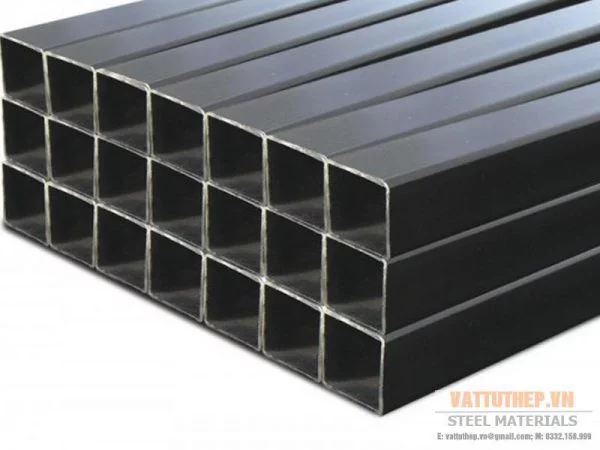

Thép hộp đen được sản xuất bằng phương pháp hàn trên dây chuyền đồng bộ. Kích thước 12×12 đến 75×125, độ dày 0.7mm đến 5.0mm theo tiêu chuẩn KSD3568, ASTM A500, JIS G3466. Mác thép 08KP, SS400, Q235, Q195. Dung sai độ dày: +/-8%, dung sai trọng lượng: +/-8%.
| Ống thép đen hộp vuông, chữ nhật / Square & Rectangular tubes | Tiêu chuẩnn/ standard: KSD 3586-1986 | |||||||||||||||||||||||
| C | x | C | Số | Dày / Wall thickness (mm). ĐVT: KG/cây 6m | ||||||||||||||||||||
| mm | x | mm | cây/bó | 0,7 | 0,8 | 0,9 | 1 | 1,1 | 1,2 | 1,4 | 1,5 | 1,8 | 2 | 2,2 | 2,3 | 2,4 | 2,5 | 2,8 | 3 | 3,2 | 3,5 | 3,8 | 4 | 4,5 |
| 12 | x | 12 | 121 | 1,47 | 1,66 | 1,85 | 2,03 | 2,21 | 2,38 | 2,72 | 2,88 | |||||||||||||
| 12 | x | 32 | 90 | 2,79 | 3,17 | 3,54 | 3,92 | 4,28 | 4,64 | 5,35 | 5,70 | |||||||||||||
| 14 | x | 14 | 121 | 1,73 | 1,96 | 2,19 | 2,41 | 2,62 | 2,84 | 3,24 | 3,44 | |||||||||||||
| 16 | x | 16 | 121 | 2,00 | 2,27 | 2,53 | 2,79 | 3,04 | 3,29 | 3,77 | 4,01 | |||||||||||||
| 20 | x | 20 | 100 | 2,53 | 2,87 | 3,21 | 3,54 | 3,87 | 4,19 | 4,83 | 5,14 | 6,04 | 6,62 | |||||||||||
| 20 | x | 25 | 80 | 2,86 | 3,24 | 3,63 | 4,01 | 4,39 | 4,76 | 5,49 | 5,84 | 6,89 | 7,56 | |||||||||||
| 20 | x | 40 | 50 | 3,84 | 4,38 | 4,90 | 5,42 | 5,94 | 6,45 | 7,46 | 7,96 | 9,43 | 10,39 | 11,33 | ||||||||||
| 25 | x | 25 | 81 | 3,18 | 3,62 | 4,05 | 4,48 | 4,90 | 5,32 | 6,15 | 6,55 | 7,74 | 8,50 | 9,25 | ||||||||||
| 25 | x | 50 | 50 | 6,17 | 6,84 | 7,49 | 8,15 | 9,44 | 10,08 | 11,98 | 13,21 | 14,44 | 15,04 | 15,64 | 16,23 | 17,99 | ||||||||
| 30 | x | 30 | 49 | 4,90 | 5,42 | 5,94 | 6,45 | 7,46 | 7,96 | 9,43 | 10,39 | 11,33 | ||||||||||||
| 30 | x | 60 | 32 | 7,44 | 8,25 | 9,05 | 9,84 | 11,42 | 12,20 | 14,52 | 16,04 | 17,54 | 18,29 | 19,03 | 19,76 | 21,94 | 23,37 | |||||||
| 40 | x | 40 | 36 | 6,60 | 7,31 | 8,01 | 8,71 | 10,10 | 10,79 | 12,82 | 14,16 | 15,47 | 16,12 | 16,77 | 17,41 | 19,31 | 20,55 | |||||||
| 40 | x | 80 | 28 | 12,16 | 13,24 | 15,38 | 16,44 | 19,61 | 21,69 | 23,76 | 24,79 | 25,81 | 26,83 | 29,86 | 31,85 | 33,83 | 36,76 | |||||||
| 40 | x | 100 | 21 | 18,01 | 19,27 | 23,00 | 25,46 | 27,91 | 29,12 | 30,33 | 31,54 | 35,13 | 37,50 | 39,86 | 43,35 | 46,81 | ||||||||
| 50 | x | 50 | 36 | 10,97 | 12,74 | 13,62 | 16,21 | 17,92 | 19,62 | 20,46 | 21,29 | 22,12 | 24,58 | 26,20 | 27,80 | 30,17 | 32,49 | |||||||

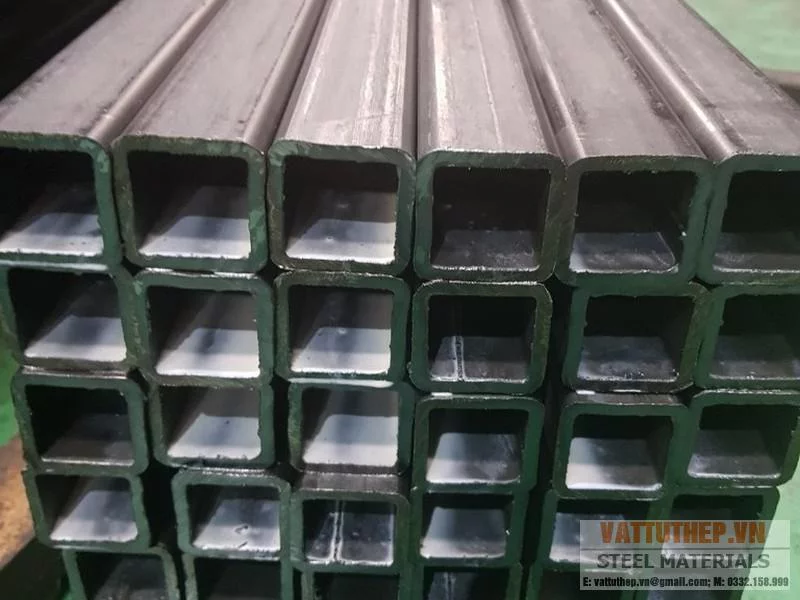

| 60 | x | 60 | 25 | 13,24 | 15,38 | 16,44 | 19,61 | 21,69 | 23,76 | 24,79 | 25,81 | 26,83 | 29,86 | 31,85 | 33,83 | 36,76 | 39,65 | |||||||
| 60 | x | 120 | 18 | 29,78 | 33,00 | 36,20 | 37,79 | 39,38 | 40,96 | 45,68 | 48,81 | 51,92 | 56,54 | 61,13 | 64,16 | |||||||||

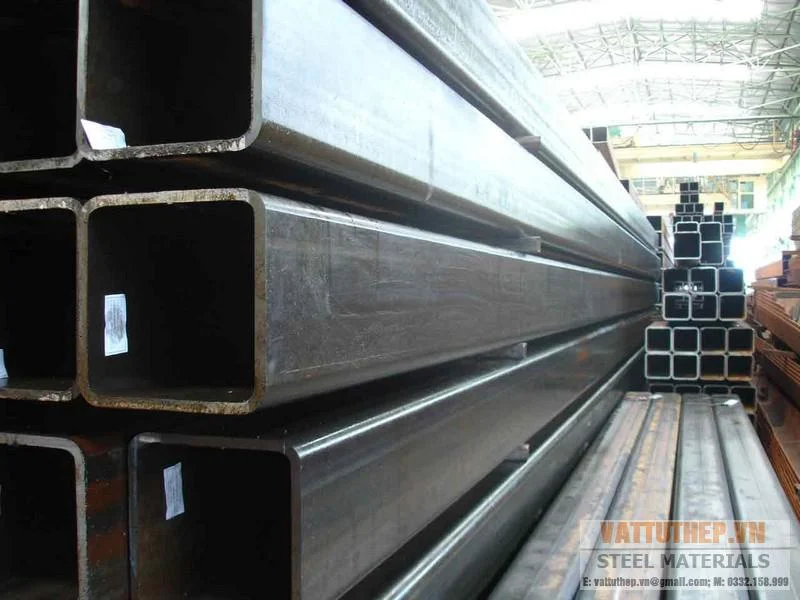

| 90 | x | 90 | 16 | 29,78 | 33,00 | 36,20 | 37,79 | 39,38 | 40,96 | 45,68 | 48,81 | 51,92 | 56,54 | 61,13 | 64,16 | |||||||||
| 100 | x | 100 | 16 | 36,76 | 40,34 | 42,12 | 43,90 | 45,67 | 50,96 | 54,46 | 57,94 | 63,14 | 68,29 | 71,70 | 80,15 | |||||||||
| 75 | x | 125 | 15 | 36,76 | 40,34 | 42,12 | 43,90 | 45,67 | 50,96 | 54,46 | 57,94 | 63,14 | 68,29 | 71,70 | 80,15 | |||||||||
| THÀNH PHẦN HÓA HỌC, CƠ LÝ TÍNH VÀ DUNG SAI – TIÊU CHUẨN KSD 3568 – 1986 CHEMICAL, MECHANICAL PROPERTIES AND TOLERANCE – STANDARD KSD 3568 – 1986 |
| Ký hiệu Class symbol | Thành phần hóa học / Chemical properties (%) | |||||
| C | Si | Mn | P | S | ||
| SPSR 290 | – | – | – | < 0.05 | < 0.05 | |
| SPSR 400 | < 0.25 | – | – | < 0.04 | < 0.04 | |
| SPSR 490 | < 0.18 | < 0.55 | < 1.5 | < 0.04 | < 0.04 | |
| Ký hiệu Class symbol | Cơ tính / Mechanical properties | |||||
| Bền kéo nhỏ nhất T.strength | Bền chảy nhỏ nhất Yeild point | Độ dãn dài tương đối Elongation | ||||
| Kgf/mm² (N/mm²) | Kgf/mm² (N/mm²) | (%) | ||||
| SPSR 290 | 30 (290) | – | 30 | |||
| SPSR 400 | 41 (400) | 25 (245) | 23 | |||
| SPSR 490 | 50 (490) | 33 (325) | 23 | |||
| Dung sai / Tolerance | ||||||
| Chiều dày / Thickness | t ≤ 3.0mm | +/- 0.3mm | ||||
| t > 3.0mm | +/- 10% | |||||
| Chiều dài / Length | – 0 / +30mm | |||||
| Độ vuông góc tại cạnh góc vuông / Squareness of side | 90° +/- 1.5° | |||||
| Đường chéo ống / Diagonal length (1d) | (1d) ≤ 100mm | +/- 1.5mm | ||||
| (1d) > 100mm | +/- 1.5% | |||||
| Kích thước cạnh ống / Length of a side (1s) | (1s) ≤ 100mm | Max 0.5mm | ||||
| (1s) > 100mm | Max 0.5% | |||||
